一、設備系統組成
1.1 手機探測門（帶≥7 寸液晶觸摸屏）：
液晶觸摸屏顯示：通過人數、報警人數、設備模式、人體報警區位、報警物品分類顯示以及主菜單內的數據調試功能，如下圖所示。

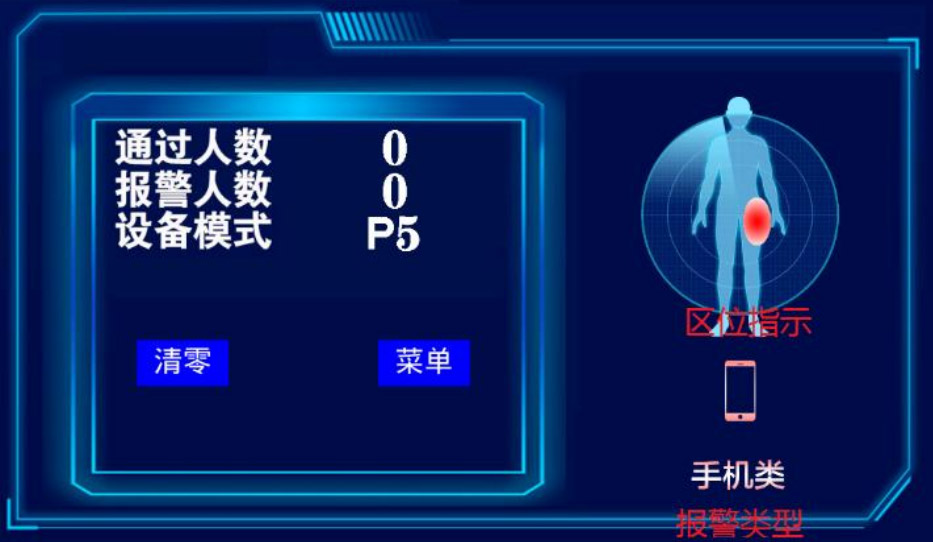

a. 手機報警3

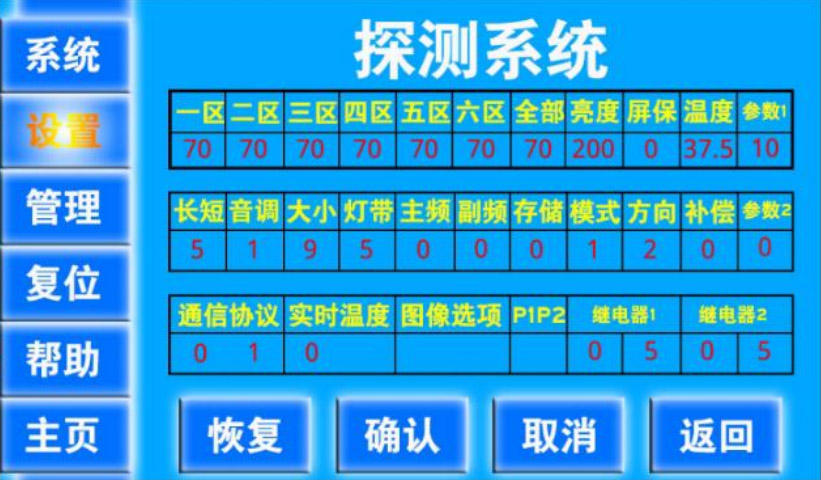

b. 設置菜單


二、功能特點

2.1、本系統利用渦流檢測以及電磁感應原理,數字信號處理技術實現辨別金屬物品的電磁身份特征,判斷被檢測人員所攜帶違禁品,可有效的排除硬幣、眼鏡、金屬拉鏈、磁性皮帶扣、鑰匙串、香煙、打火機等日常隨身攜帶物品的干擾并準確分辨出是否攜帶待機、關機，開機、移除電池、移除 SIM 卡等任何狀態下手機，以及具有拍照通話功能電子手表、筆記本電腦、Ipad、數碼相機、攝像機等涉密電子產品；

2.2 產品還可以探測到管制刀具、管制槍支、金屬罐體、金屬管體等違禁物品；

2.3 手機用銅箔包裹 5 層也可報警；手機電池放在口袋也能報警。

2.4 準確率高：檢出率 99%。

2.5 通過時間快，最快 0.5 秒。

三、檢測范圍（模式可選）

3.1、模式一：手機探測模式（手機、具有拍照通話功能電子手表、Ipad、筆記本電腦、數碼相機、攝像機等涉密電子產品）可實現排除被檢測人員身上的硬幣、眼鏡、金屬拉鏈、磁性皮帶扣、鑰匙串等日常物品的干擾不報警，并告知被檢測人員是否攜帶手機等電子產品，同時進行聲光報警，并以虛擬人形區位提示報警物品種類和藏匿位置；手機用銅箔包裹 5 層也可報警；手機電池放在口袋也能報警。


3.2、模式二：手機+違禁品探測模式（手機探測模式+刀槍、金屬罐體、金屬管體等）可實現排除被檢測人員身上的硬幣、眼鏡、金屬拉鏈、磁性皮帶扣、鑰匙串等日常物品的干擾不報警，該模式除了檢測手機外，對大多數違禁品（管制槍支、管制刀具、彈簧刀、砍刀、馬口鐵罐類、銅管類、鋁管類等易填充了鋼砂鋼釘?shù)慕饘俟荏w、腰帶炸彈、背心炸彈等）同時進行聲光報警，并以虛擬人形區位提示報警物品種類和藏匿位置；



四、檢測效果
4.1、手機藏匿無方向性檢測缺陷和姿態檢測缺陷，任意一個方向和任意一個姿態（橫向、縱向、豎向和斜向等）都可以被精確檢測到 。

4.2、手機藏匿在極端的身體位置（頭頂、肩部、腹部正中間、大腿內側及外側、腳踝內側及外側等），不漏檢漏報 。 五、應用場景智能手機探測門作為考試安全重要組成部分，考點應在封閉區部署檢測手機、高科技作弊設備的智能手機探測門，實現對現有人工安檢的有效補充，確?？忌粚⑹謾C等違禁物品帶入考場。 六、詳細介紹

1、通過式探測門，探測單元與模擬板卡組成信號整理濾波單元，實現對特定的微弱模擬信號的采集及選頻放大。

2、具有抗干擾能力，可適應大金屬干擾的安裝場地。例如:通訊設備探測器可以并排安裝使用，間距約 50cm。

3、HD-Ⅱ型手機探測門能夠排除硬幣、眼鏡、磁性皮帶扣、鑰匙、香煙、打火機、金屬拉鏈、金屬鈕扣等日常物品的干擾，對此類貼身日常物品不報警。

4、無論手機處于待機、關機，開機、移除電池、移除 SIM 卡等任何狀態，HD-Ⅱ型手機探測門都能探測到，對手機探測率≥99%。

5、HD-Ⅱ型手機探測門能夠探測到具有拍照和通話功能的電子手表。

6、HD-Ⅱ型手機探測門還能夠檢測到刀槍、馬口鐵罐、鋁管等其他金屬違禁物品，同時聲光報警，并以虛擬人形區位提示藏匿位置。

7、檢測速度快，每分鐘通過人數≥30 人。

8、HD-Ⅱ型手機探測門能夠探測到藏匿于頭頂帽子內、后腰、大腿內側、小腿內側、腳踝內側的智能手機。

9、當智能手機以平端、橫端、豎端的姿態通過時，HD-Ⅱ型手機探測門能探測到。

10、中國發明專利產品，具有 4 項發明專利，8 項實用新型專利。

11、HD-Ⅱ型手機探測門具有液晶觸摸屏，既能夠顯示手機檢測信息，又能實現本地化維護與設置，現場使用人員可進行參數的設置和調試。

12、電磁輻射符合國家安全標準。

13、設備具有≥7 寸門體液晶觸摸屏，該觸摸屏不需要受外置電腦控制。當機箱安裝的外置電腦出現故障時，探測門及其液晶觸摸屏能夠獨立工作，用戶依然能通過液晶屏調節參數。

14、設備能在門頭顯示屏上直觀通過虛擬人像顯示報警物品的藏匿位置；該系統應能實現遠程電腦連接，實現門體及遠程值班室電腦雙屏報警監控模式(根據用戶實際情況安排）。

15、安裝調試簡單，整個安裝過程不超過 30 小時。

16、外接電源：220V；頻率：50/60HZ；

17、外形尺寸： 約≥2200 mm (高)×850 mm (寬)×800 mm (深)

18、通道尺寸：通道寬度≥700mm。

19、重量：約 120 公斤。
